1
原料来源
???? 聚二甲基硅氧烷（PDMS，Sylgard 184）：双组分硅橡胶体系，购自印度Kevin Electrochem公司。
???? 氧化锌（ZnO）纳米颗粒：粒径150至400纳米，纯度最高99%，购自Thermo Fisher Scientific公司。
???? 二氧化钛（TiO₂）纳米颗粒：金红石与锐钛矿混合相，粒径小于100纳米，购自德国Merck公司。
???? 聚乙二醇（PEG）颗粒：分子量4000 g/mol，购自印度SRL Fine Limited公司。
???? 氯仿：纯度大于99%，购自印度SRL Fine Limited公司。
???? 去离子水：电导率低于1 μS/cm，购自印度NICE Chemicals公司。
???? 商业单晶硅太阳能电池：尺寸70×55×3毫米，购自SEEED studio公司。
2
配方比例
最优配方对应T-1（TiO₂体系）和Z-1（ZnO体系）：
金属氧化物含量固定为0.45 wt.%，PEG为0.1125 wt.%，PDMS混合物（预聚物与固化剂按10:1质量比配制）约占99.437 wt.%，氯仿作为溶剂用量为PDMS混合物的25 wt.%。该配方在可见光透过率与热屏蔽性能之间取得了最佳平衡。
3
基本工艺

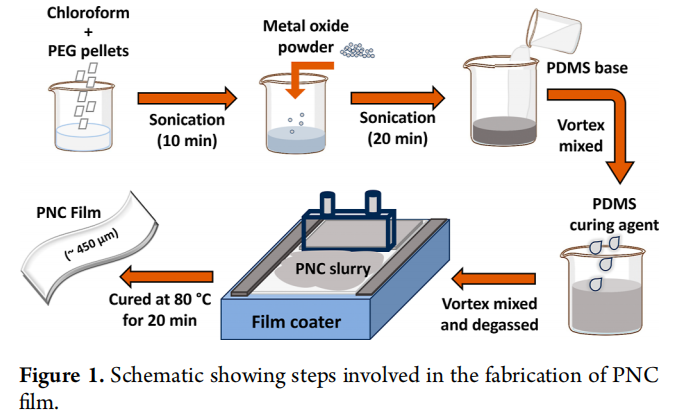

第一步：将PEG颗粒与氯仿按适当质量比混合，超声处理10分钟，使PEG充分溶解。
第二步：向溶液中加入金属氧化物粉末（ZnO或TiO₂），继续超声分散15至20分钟，获得均匀的纳米颗粒分散液。
第三步：分批加入PDMS预聚物，涡旋混合至均匀，再加入固化剂混合10分钟，脱气至气泡完全消除。
第四步：使用半自动涂膜机（MD-TMJ200，中国产），以PET薄膜为基材，调节刮刀高度控制膜厚，将PNC浆料刮涂成膜。
第五步：将涂覆基材置于热风烘箱中，80℃固化20分钟，从基材剥离后即得厚度约450微米的PNC封装膜。
性能验证
1
可见光透过率

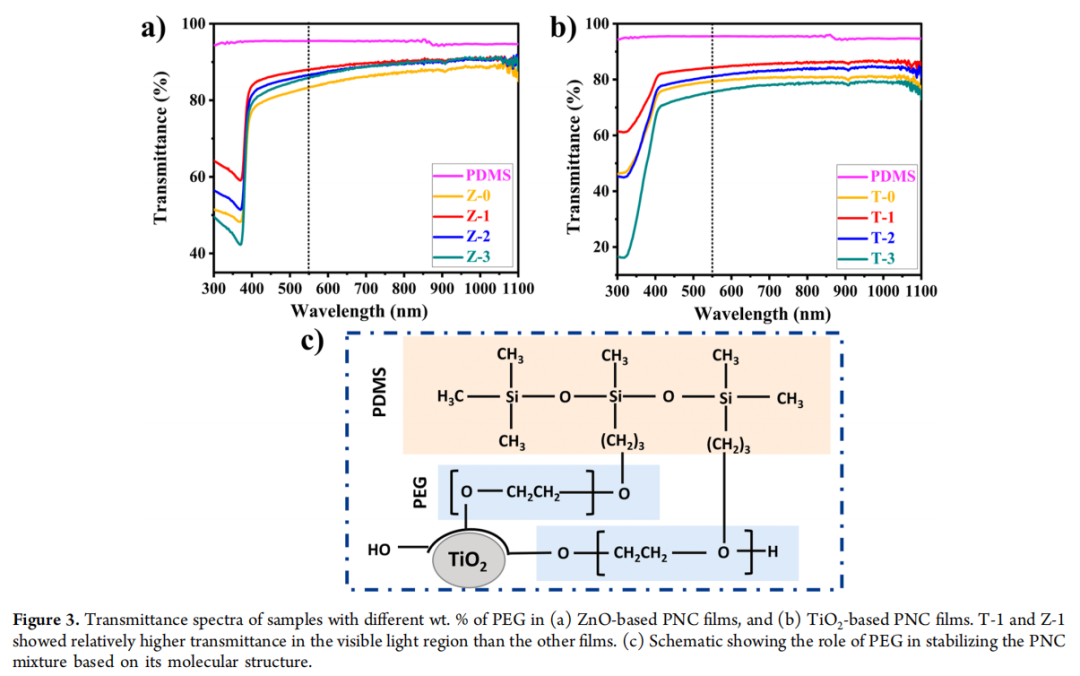

根据图3透射光谱，引入PEG作为分散稳定剂后，PNC薄膜可见光透过率得到有效改善，T-1和Z-1在可见光区域表现出相对最高的透过率。PEG分子通过空间位阻效应抑制了金属氧化物纳米颗粒在PDMS基体中的团聚，从而减少了光散射损失。
2
热空气老化与热屏蔽

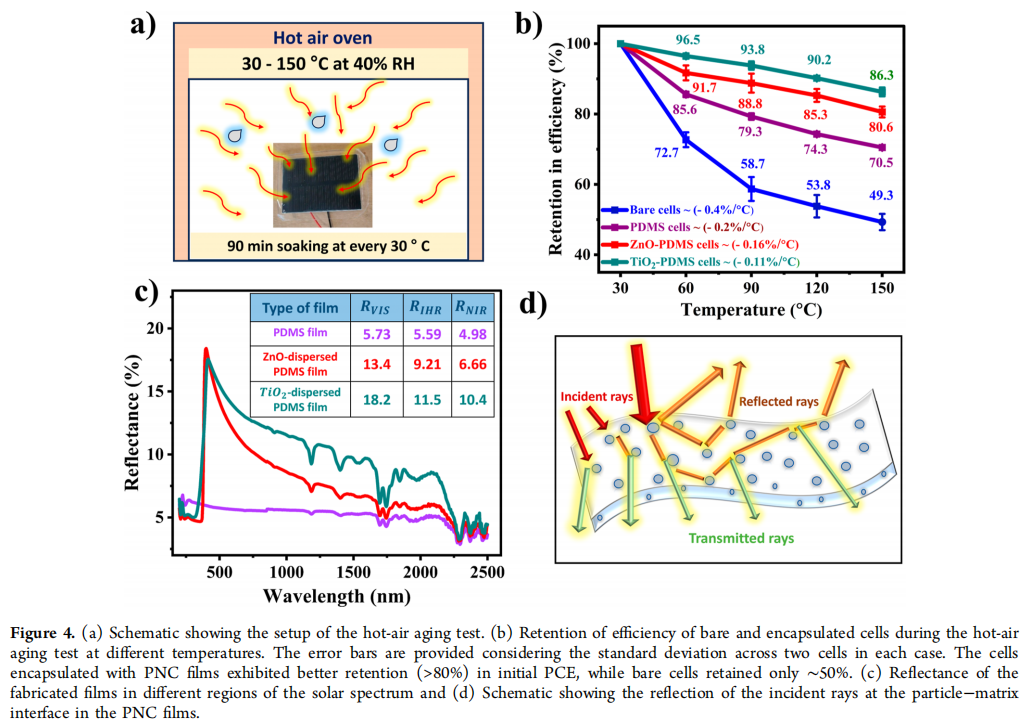

如图4(b)所示，从30℃逐步升温至150℃的热空气老化测试中，TiO₂-PDMS封装电池保持初始PCE约86%，ZnO-PDMS约80%，PDMS约70%，裸电池仅约50%。如图4(c)，PNC薄膜近红外区域反射率显著高于纯PDMS，源于金属氧化物高折射率对近红外辐射的有效反射。加热至60℃和90℃时，PNC封装电池表面温度比裸电池低约5至8℃（表2）。
3
湿热老化性能

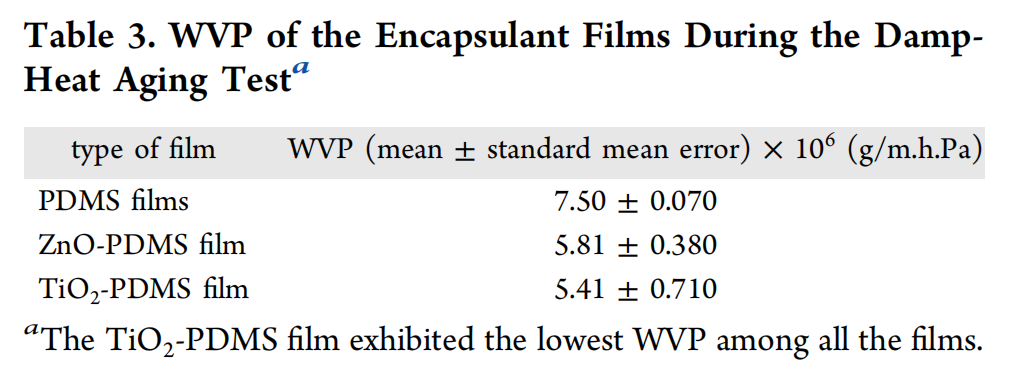

在60℃、85%相对湿度条件下持续168小时，PNC封装电池保持超过50%的初始PCE，裸电池仅约17%。PNC薄膜水蒸气渗透率（WVP）较纯PDMS膜降低23%至28%（表3），分散的纳米颗粒在膜内形成曲折的水分子渗透路径，有效延缓了湿气入侵。
4
老化后稳定性

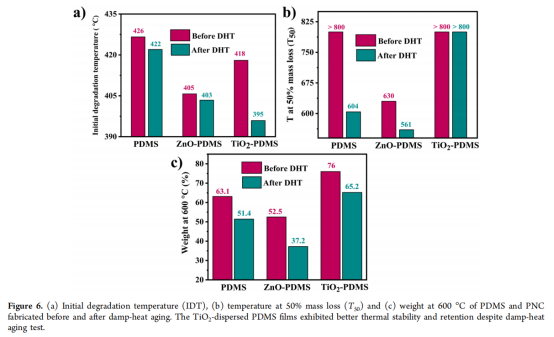

根据表4，湿热老化后PNC薄膜水接触角未发生显著变化，疏水性得以保持；FTIR分析未发现新官能团特征峰，表明未发生化学降解；HRSEM观察显示薄膜表面无裂纹或孔隙，结构完整性良好；TGA结果表明初始降解温度在390至425℃之间（图6），远高于电池60至70℃的典型工作温度。
结 语
该研究成果以“improved-efficiency-retention-in-silicon-solar-cells-by-pdms-based-nanocomposite-encapsulations”为名，发表于高分子材料国际顶刊《ACS Applied Polymer Materials》上。
期刊原文有更为详细的配方及制备工艺，可关注公众号回复“太阳能薄膜”获得原文完整文件。
专注未知物检测
本研究以PEG为分散稳定剂，成功制备了ZnO-PDMS和TiO₂-PDMS两种纳米复合封装膜，以单一材料体系同时实现了热屏蔽和防潮阻隔双重保护。在热空气老化和湿热老化两项加速测试中，PNC封装电池均展现出远优于未封装电池的效率保持能力，且封装膜自身在湿热环境下保持了优异的疏水性和结构完整性。该技术路线工艺简单、固化温度低，尤其适用于热带和沿海等高温高湿气候区域。
纳米复合封装膜的配方优化涉及金属氧化物种类与粒径选择、分散剂用量匹配、膜厚与透过率平衡等多因素协同，均需反复试验验证。对于有配方开发或产品优化需求的企业，借助第三方技术服务机构可大幅缩短研发周期。像博诺通技术这样深耕化工材料分析与配方还原领域多年的老牌机构，能够凭借成分分析、失效诊断和配方开发能力，为封装材料企业提供从逆向分析到正向优化的全链条技术服务，助力技术成果从实验室走向产业化。
