1
原料来源
???? 木纤维：购自广东力美新材料科技有限公司。
???? 聚丙烯（HP500N）：由利安德巴塞尔工业公司提供。
???? 碱及乙酸：来自湖北中水化工有限公司。
???? 马来酸酐接枝聚丙烯（PP-g-MAH）：购于北京石油化工集团有限公司。
???? 纳米碳化硅（nano-SiC，50纳米级）：由浙江阿敏纳米科技有限公司提供。
???? 三元乙丙橡胶（EPDM，牌号3092 PM）：购自三井化学集团。
???? 抗氧化剂（B225）及硬脂酸钙：由南京金陵化工厂有限公司提供。
2
配方比例
复合体系为PP/WF/SiC/EPDM，其中木纤维含量固定为22.5 wt%，相容剂PP-g-MAH为3 wt%，另添加0.2 wt%硬脂酸钙作为润滑脱模剂、0.2 wt% B225为抗氧化剂。通过梯度调控SiC与EPDM比例确定最优组合。
在所有配方中，含3 wt%纳米碳化硅和15 wt% EPDM的复合材料实现了强度与韧性的最佳平衡，此时PP基体占比为56.5 wt%。
3

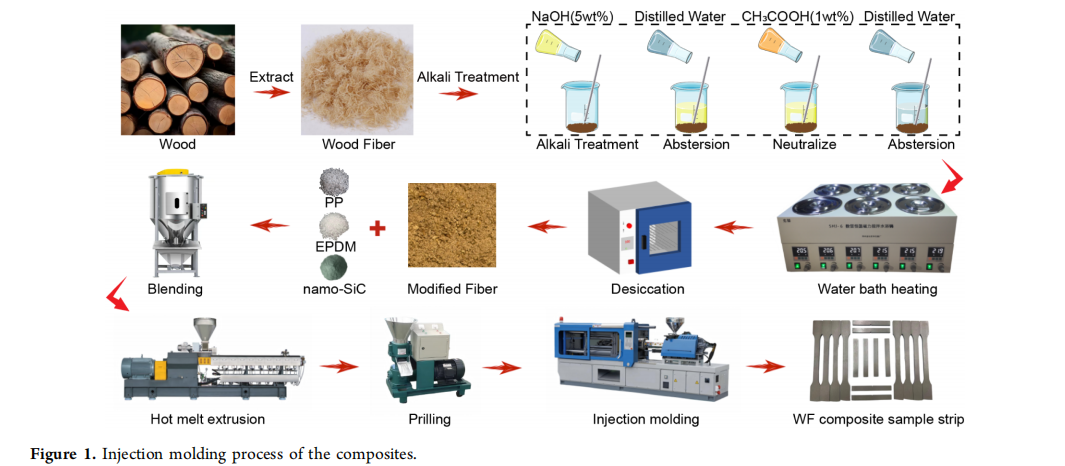

基本工艺
纤维碱预处理：将木纤维浸入5 wt% NaOH水溶液，室温搅拌4小时，洗去表面杂质与部分胶质。用1 wt%醋酸溶液中和残余碱液，蒸馏水反复洗净。
干燥与研磨：处理后的纤维在100℃对流烘箱中干燥4小时，随后研磨至平均粒径约15微米，以提高基体中的分散性。
熔融共混：将处理好的木纤维、PP基体、MAPP及指定份量的纳米SiC和EPDM投入高速混合机预混，再喂入同向双螺杆挤出机熔融共混。
注射成型：将共混粒料通过注塑机制成标准试样。
性能验证
1
热学性能与物理属性

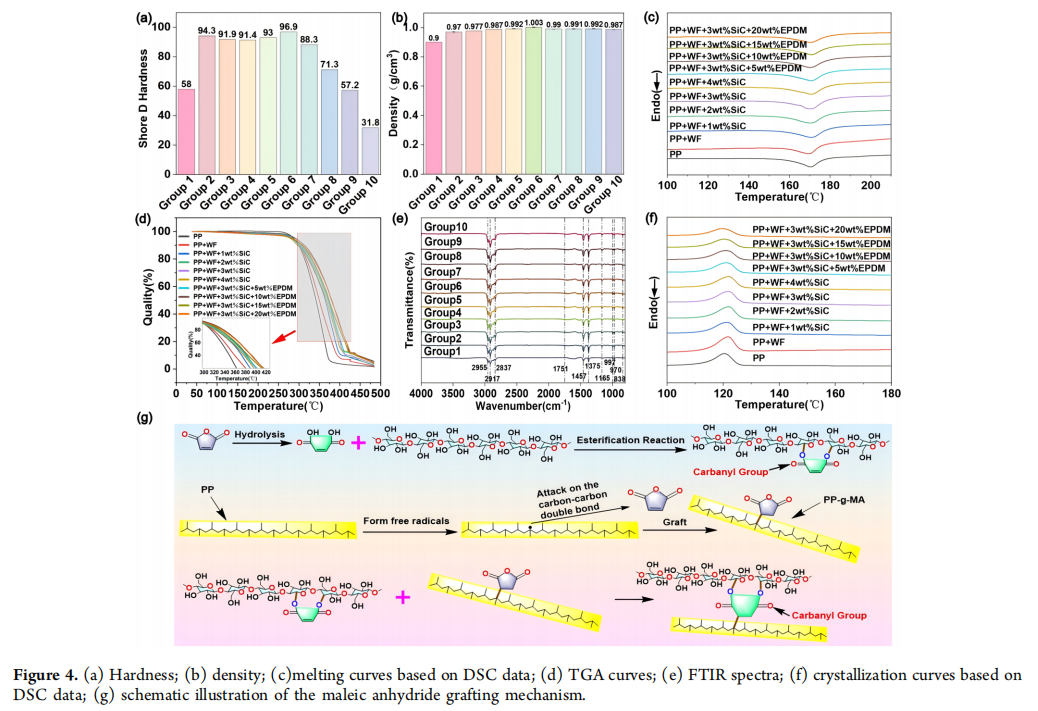

根据DSC测试结果（表2），纳米碳化硅起到了有效的异相成核作用。添加3 wt% SiC后，复合材料结晶度相比纯WF/PP体系提升53.9%，熔点与结晶温度均呈上升趋势。
结合图4d的热重曲线，所有含SiC与EPDM的组分均表现出更好的热稳定性，其中10 wt% EPDM配方质量损失速率最低，证实无机粒子与弹性相复配可有效阻隔热分解。
硬度与密度方面（图4a、4b），4 wt% SiC时复合材料硬度较WF/PP对比样提升2.76%，密度上升3.4%；而随EPDM引入，硬度下降，体现出柔性相增韧的典型特征。
2
力学性能平衡验证

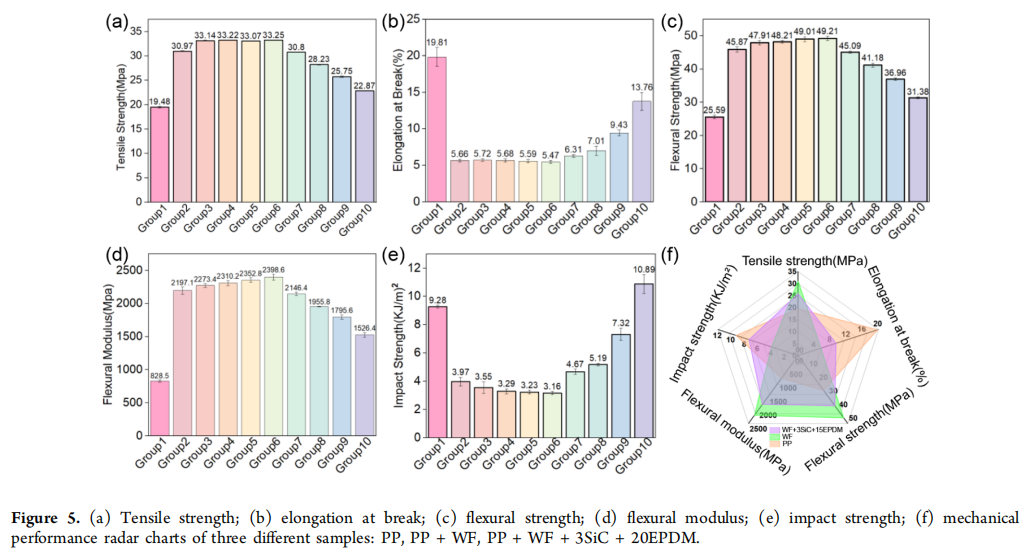

刚性增强方面，单独添加4 wt%纳米碳化硅后，复合材料拉伸强度达到33.25 MPa（较未填充WF/PP体系提高7.36%），弯曲强度和弯曲模量分别达到49.21 MPa和2398.6 MPa（增幅分别为7.28%和9.17%）。
韧性改良方面，引入EPDM效果显著。当EPDM含量达20 wt%时，冲击强度跃升至10.89 kJ/m²，断裂伸长率达13.76%，分别比原始WF/PP复合材料提升174.31%和143.11%。
结合图5f的力学性能雷达图可直观看出，含3 wt% SiC和15 wt% EPDM的配方成功兼顾了较高的强度、模量及显著改善的断裂韧性，实现了各项力学指标的优化平衡。
3
微观机制与模拟验证

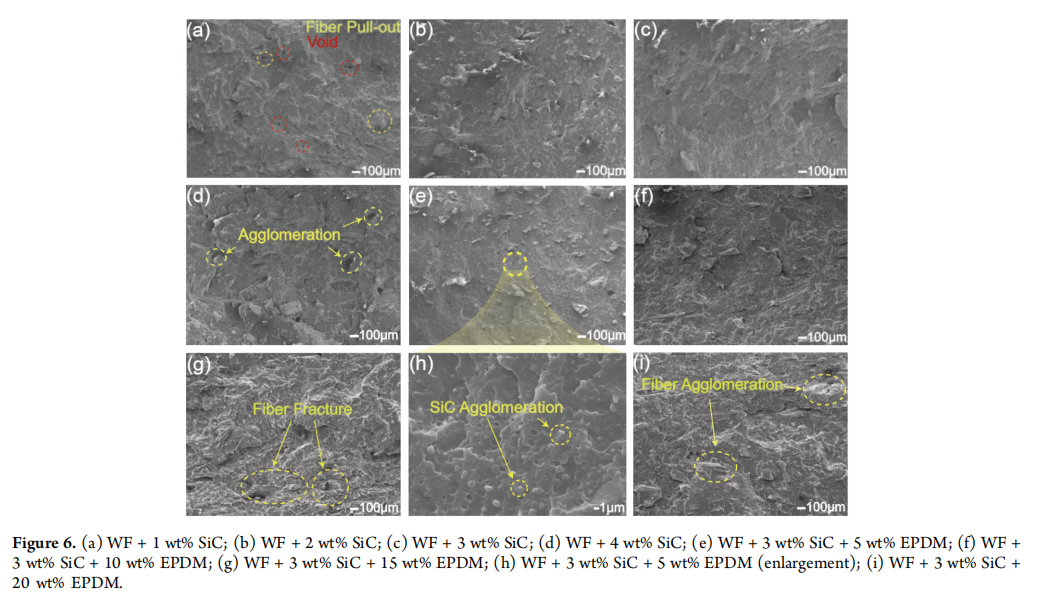

通过扫描电镜观察液氮脆断断面（图6），3 wt% SiC样品断面致密，纤维被拔出现象显著减少，界面脱粘区缩小；
加入EPDM后，图6h捕捉到橡胶相典型的“海-岛”结构及空穴化现象，证实其通过成穴与剪切屈服消耗能量。
RVE模拟结果（图7）从微观尺度揭示了协同本质：纳米SiC粒子引发局部应力集中，分担纤维荷载实现增强；而EPDM通过自身大变形、诱发剪切带并钝化裂纹，使应力场分布均匀，避免刚性粒子成为脆性断裂源。二者协同实现了“1+1>2”的刚柔并济效果。
结 语
该研究成果以“Synergistic Nano-SiC/EPDM Modification of Wood Fiber/Polypropylene Composites for Enhanced Strength, Toughness, and Thermal Properties”为题，发表于高分子材料国际顶刊《ACS Applied Polymer Materials》上。
期刊原文有更为详细的配方及制备工艺，可关注公众号回复“纳米碳化硅改性”获得原文完整文件。
专注未知物检测
本研究以纳米SiC为刚性增强相、EPDM为弹性增韧相，成功构建了兼具高强度与高韧性的木纤维/聚丙烯复合材料体系。在热空气老化和湿热老化两项加速测试中，含3 wt% SiC和15 wt% EPDM的配方实现了最优的综合性能平衡：弯曲模量和强度显著提升，冲击韧性增长近两倍，结晶度与热稳定性同步改善。该技术路线工艺简单、与现有注塑成型设备高度兼容，尤其适用于汽车轻量化内饰件及可持续建筑材料领域。
纳米复合木塑材料的配方优化涉及纤维表面处理、纳米填料分散控制、弹性体相态调控及多组分界面匹配等多因素协同，从实验室配方到稳定量产，仍需反复试验验证。对于有配方开发或产品优化需求的企业，借助第三方技术服务机构可大幅缩短研发周期。像博诺通技术这样深耕化工材料分析与配方还原领域多年的老牌机构，凭借在复合材料配方优化的深厚积累，能够为企业提供从逆向分析、配方优化到工艺诊断的全链条技术服务，助力技术成果从实验室走向产业化落地。
