01
一线案例：出厂合格，服役时迅速脱落

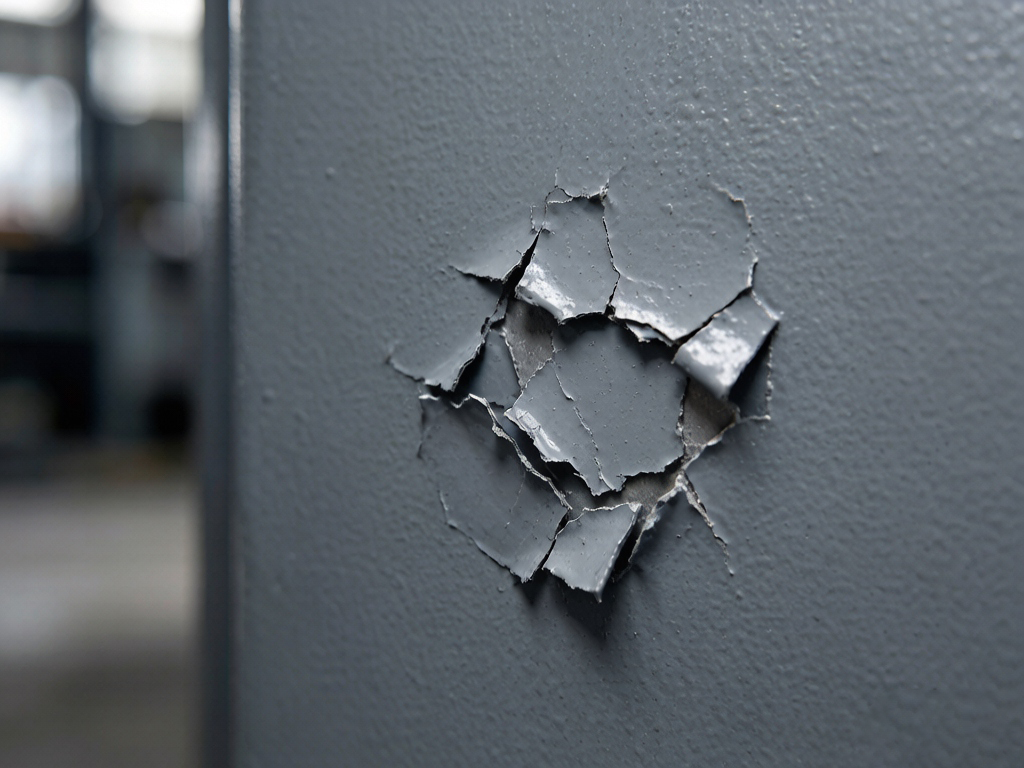

案例一：家电外壳——出厂检测通过，三个月后起皮
某家电代工厂喷涂冰箱侧板，划格附着力测试（ISO 2409）通过，涂层正常下线。三个月后，终端反馈外壳边角区域涂层起皮脱落，品牌方追责整批召回。
排查分析：前处理水膜测试正常，固化炉温曲线在标准范围内，喷枪参数无异常。进一步分析发现，粉末配方中填料比例偏高。划格测试本身不考核老化，只反映测试瞬间的附着力状态。在长期温湿度交变下，填料颗粒与树脂的界面产生微裂纹并逐步扩展，最终导致涂层剥离。
案例二：储能柜——盐雾认证通过，现场涂层整片脱落
某储能柜壳体供应商使用户外耐候型粉末涂料，168小时盐雾和拉拔附着力均通过认证。储能柜在沿海电站运行半年后，涂层从基材面大面积脱粘。
排查分析：盐雾和拉拔数据正常。问题出在粉末的树脂体系与镀锌钢基材之间缺少有效的化学键合，且聚酯树脂中的端羧基可能与锌层发生皂化反应，生成弱界面层。在户外湿热和盐雾的协同作用下，界面结合力持续衰减。认证测试是短期加速实验，无法复现长期服役中界面化学变化的累积效应。
案例三：电池包壳体——耐压通过，装配时涂层崩落
某新能源电池壳体厂，粉末涂装后膜厚和耐压测试均合格。壳体进入模组装配工序时，螺接区域涂层成片崩落，金属基材直接裸露。
排查分析：固化温度和线速在标准范围内，前处理磷化膜重量合格。该批次粉末固化剂含量偏低，交联度不足，导致涂层内聚力不够。耐压测试时涂层不受外力作用，装配中螺栓紧固产生的局部应力直接超过了涂层的承载极限。
02
粉末涂料配方如何影响附着力
以上案例表面看是涂层在不同阶段脱落，背后其实对应着粉末成分的三个变量：填料比例、树脂匹配、固化剂含量。家电站是填料挤掉了结合面积，储能柜是树脂和基材根本不亲，电池壳体是交联不够、涂层自己扛不住力。把它们归拢起来，就是从成分端理解附着力的三个层面。

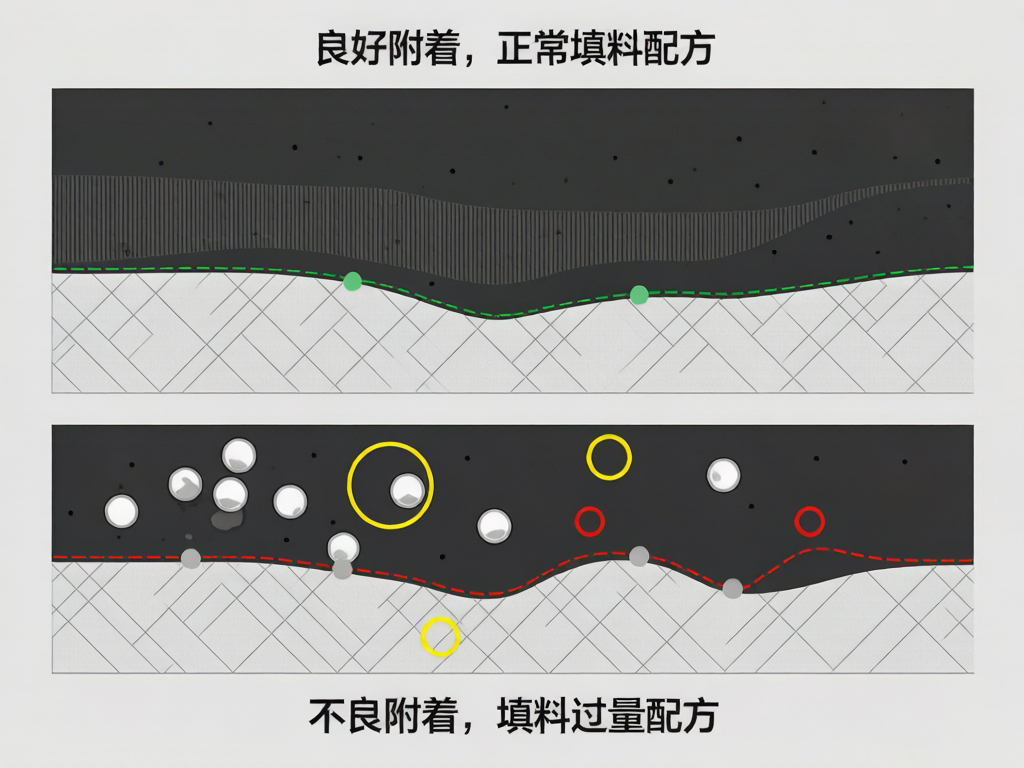

1、填料占比与界面接触
粉末中填料比例过高时，无机颗粒挤占了树脂与基材的接触界面，使树脂的有效接触面积减少。涂层与基材的结合依赖界面上的物理咬合和化学键合，填料比例越高，树脂与基材的直接接触点越少，有效键合面积随之下降。
2、树脂体系与基材的极性匹配
不同基材对树脂极性的要求不同。聚酯树脂与冷轧钢匹配性较好，但在镀锌层或不锈钢表面，因极性差异而缺少足够的化学键合位点。此外，聚酯端羧基与锌层的皂化反应会生成弱界面层，进一步削弱附着力。当树脂体系与基材极性不匹配时，涂层与基材之间主要依赖物理吸附，长期服役中界面衰减难以避免。
3、固化剂含量的批次波动
部分中低端粉末产品，不同批次之间固化剂配比可能存在2%–5%的偏差。含量偏低时交联不充分，涂层内聚力不足；含量偏高时过度交联，涂层变脆，抗冲击能力下降。涂装厂的固化参数按标准批次设定，一旦来料成分波动，固定工艺参数便偏离了粉末实际所需的固化条件。
03
遇到附着力问题，先做三步排查
第一步：确认失效模式

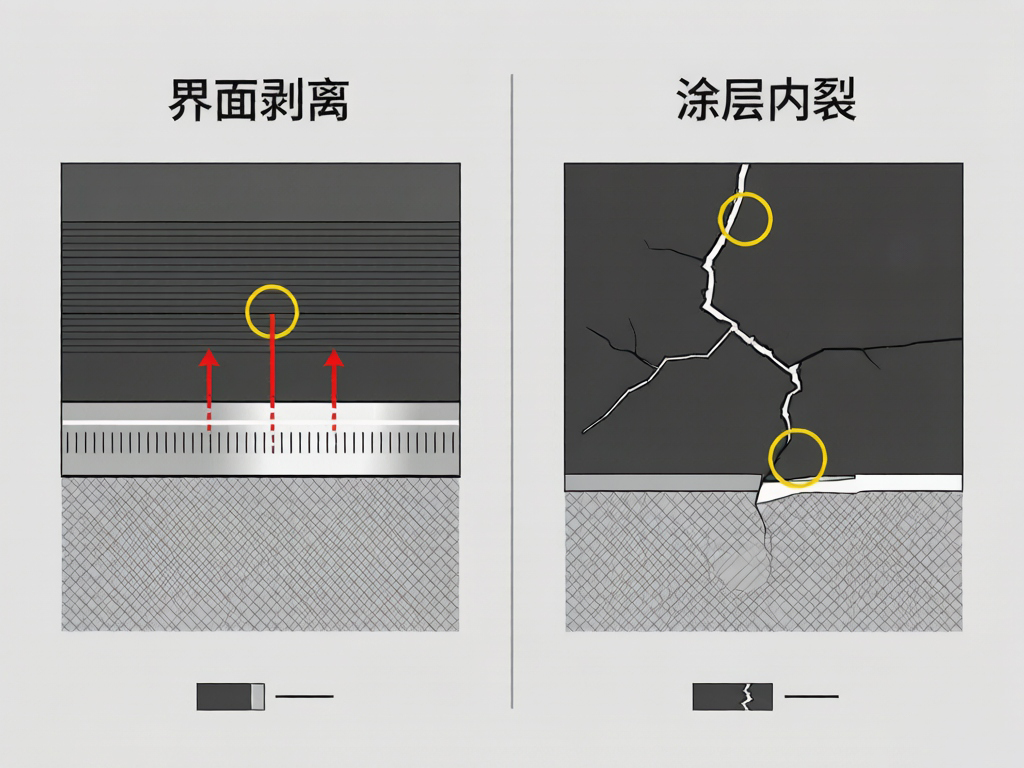

附着力失效分两类：涂层从基材面整片剥离，属于界面失效；涂层内部撕裂，属于内聚破坏。界面失效优先排查树脂-基材匹配性和前处理质量；内聚破坏优先排查固化度和填料含量。失效模式不同，排查方向完全不同。
第二步：对比不同批次粉末的表现
用同一产线、同一基材，对不同批次粉末做平行喷涂测试。若某个批次附着力明显差于其他批次，问题指向粉末来料一致性；若所有批次附着力均不合格，问题更可能出在树脂体系与基材的匹配性上。
第三步：判断是否需要调整粉末体系
如果确认当前树脂体系与基材无法匹配，需要切换粉末牌号或要求供应商针对性调整配方。这一步验证周期较长，建议在前两步已有明确指向时再启动。
三步排查后仍无法定位问题，或定位到问题但缺少分析手段时，借助专业的第三方化工技术服务机构是更具性价比的途径。
04
结语
粉末涂装的附着力问题，最终往往要回到粉末本身——树脂和基材匹不匹配、固化剂含量稳不稳定、填料比例有没有过高。产线工艺当然重要，但当工艺参数全部在标准范围内、附着力仍然反复波动时，方向就应该从“怎么涂”转向“涂什么”。
博诺通技术在粉末成分分析方向的核心能力：
一是对粉末涂料产品做系统成分解析——包括树脂类型、固化剂含量、填料占比和助剂体系，帮助涂装厂进行供应商质量管理和异常批次溯源；
二是在涂层失效时从成分端锁定根因。从源头查清楚粉末的实际情况，比在产线上反复试参数更直接、更有效。
